盾構泥水分離系統一般由5個單元組成，分別為：泥水分離處理單元；泥漿攪拌單元；泥漿輸送單元；泥漿配制單元；泥漿監控及集成控制單元。

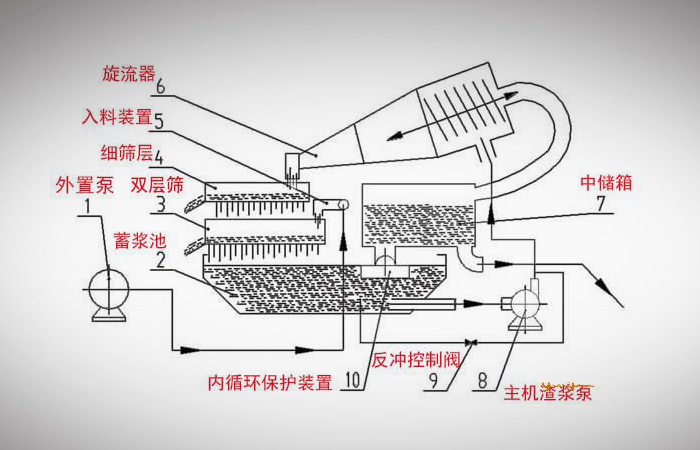

1. 泥水分離處理單元

泥水處理單元的作用是將刀盤切削形成的粘土及碎石混合泥漿進行固液分離，根據不同要求達到多級控制分離，最終滿足泥漿回用。選擇泥水處理設備時，必須考慮兩個方面：①必須能有效地分離泥漿中的砂和泥土，控制泥漿密度；②必須具有與推進速度相適應的處理能力，與盾構機匹配。采用高頻脫水振動篩作為二級固相控制分離，對泥水作基礎的篩分處理，有效去除團狀和塊狀的粗大顆粒，控制排出固相含水率（該控制對于當前環保要求減量化及不落地運輸尤為重要）粗顆粒的分離一般采用雙層或三層振動篩。參考：正道能源BWSP系列泥水分離單元



2. 泥漿攪拌單元

泥漿攪拌單元由新漿槽、新漿泵、新漿攪拌器、新漿貯備槽、CMS攪拌槽、CMS攪拌器、CMS泵、分配閥和加水設備組成。CMS攪拌槽貯存化學漿糊、新漿槽貯存膨潤土等材料，將攪拌后的CMS化學漿糊送入新漿槽進行混合攪拌制成新鮮漿液。


3. 泥漿配制單元

泥漿配制單元由調整槽、剩余槽、調整槽攪拌器、剩余槽攪拌器、調整泵、剩余泵、密度泵、送漿泵和加水設備等組成。調整槽對新舊漿液進行調整、剩余槽貯存新舊漿液，分別由攪拌器進行攪拌，由密度泵進行密度檢測，而后由送漿泵將調整好的漿液送往盾構泥水艙。



4.泥漿輸送單元

泥漿輸送單元的作用是把調整漿通過送泥泵與送泥管道輸送至盾構泥水艙參與盾構機的泥漿環流系統。刀盤切削下來的土砂和泥水艙中的泥水合成的泥漿，通過排泥泵與排泥管道送往地面的泥水處理分系統進行分離。泥漿輸送單元主要由送排泥泵、閥組、送排泥管道及其配套的部件等組成，通過泥水監控系統進行自動化操作。



5.泥漿監控單元

整個的泥水分離系統的運行和操縱由泥漿監控系統來實現。泥漿監控系統由PLC程序?qū)崿F(xiàn)。通過泥漿監控模塊的運用，隨時為盾構施工提供可靠的信息和采集泥水系統的技術數據。泥漿監控模塊以旁通模式、掘進模式、反循環模式、隔離模式和長時間停機模式控制等五種不同的狀態進行監控。
